उत्पाद विवरण:
|
आकार: | 50 मिमी | पर्वत: | पैनल माउंटिंग, यू-क्लैंप |
---|---|---|---|
दबाव की श्रेणी: | -0.6 किग्रा / सेमी 2 ~ + 0.6 किग्रा / सेमी 2, वैक्यूम | केस सामग्री: | काले इस्पात |
लेंस सामग्री: | पीसी | बोर्टन ट्यूब: | फॉस्फर ब्रॉन्ज़ |
गति: | तांबे की मिश्र धातु | डायल: | एल्यूमिनियम, दोहरी पैमाने |
रंग: | काला | धागा: | 1/8", 1/4" पीटी, एनपीटी, जी, एम14*1.5... |
हाई लाइट: | यू क्लैंप माउंट प्रेशर वैक्यूम गेज,स्टील केस वैक्यूम मैनोमीटर गेज,स्टेनलेस स्टील प्रेशर गेज 50 मिमी |

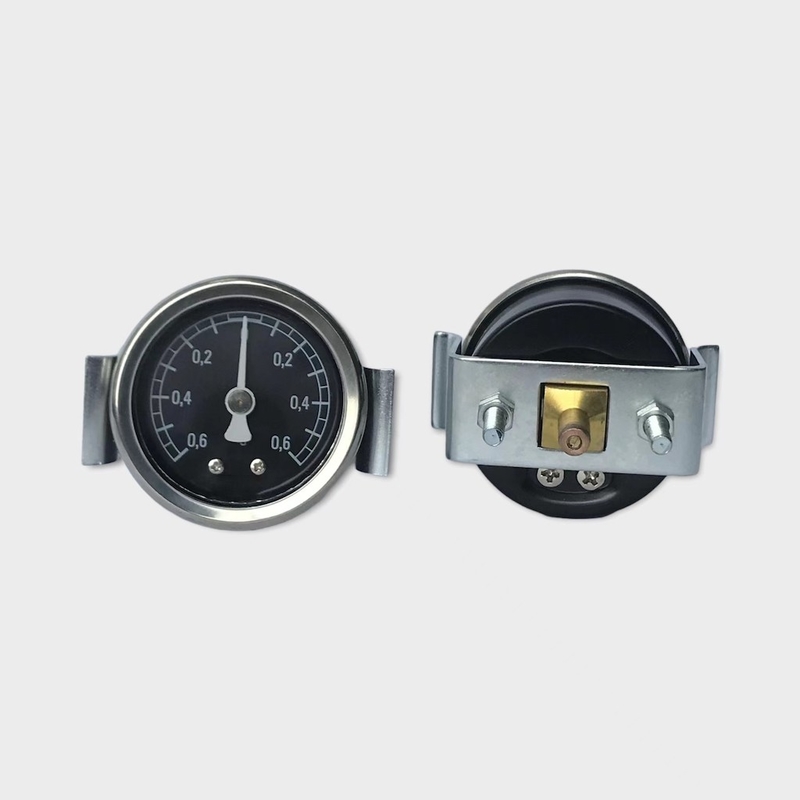

50 मिमी ब्लैक स्टील केस यू-क्लैंप माउंट वैक्यूम प्रेशर गेज निर्माता
विवरण
पीतल के गीले भागों के साथ वेसेन प्रेशर गेज में एक स्टील केस और एक पुरुष कनेक्शन में संलग्न एक गोलाकार डायल होता है, और एक दोहरे पैमाने (साई/केपीए)/(एचजी। वैक्यूम/केपीए) के साथ दबाव को + या -3 की सटीकता के साथ मापता है। /2/3%।पीतल के गीले हिस्से गैर-संक्षारक तरल और गैस के दबाव को मापने के लिए हैं।धूल या तरल पदार्थों से सुरक्षा के लिए ब्लैक-पेंटेड स्टील केस इनग्रेड प्रोटेक्शन सर्टिफाइड IP52 है।गोलाकार डायल 1.5" (40 मिमी), 2" (50 मिमी), 2.5" (63 मिमी), और 4" (100 मिमी) व्यास में आता है।डायल में एल्युमिनियम ब्लैक पॉइंटर है।1.5 ", 2", और 2.5 "व्यास डायल के लिए लेंस उच्च प्रभाव प्रतिरोध के लिए पॉली कार्बोनेट है। 4" व्यास डायल के लिए लेंस ताकत और स्पष्टता के लिए ग्लास है।गेज साई/केपीए या एचजी के दोहरे पैमाने के साथ दबाव को मापता है।वैक्यूम / केपीए।अमेरिकन सोसाइटी ऑफ मैकेनिकल इंजीनियर्स (एएसएमई) बी40.100 ग्रेड बी सटीकता वर्ग, गेज की पूरी रेंज पर गेज + या - 3/2/3% के लिए सटीक है।पुरुष कनेक्शन गेज के नीचे या केंद्र के पीछे लगाया जाता है और इसमें 1/4 "एनपीटी (नेशनल पाइप थ्रेड) या 1/2" एनपीटी दर होती है।बोरडॉन ट्यूब फॉस्फोर कांस्य है, आंदोलन पीतल है, और वेल्डिंग चांदी मिश्र धातु है।अधिक दबाव सीमा पूर्ण पैमाने के मूल्य का 25% है।काम का दबाव पूर्ण पैमाने के मूल्य का अधिकतम 75% है।ऑपरेटिंग तापमान -40 से 150 डिग्री फ़ारेनहाइट (-40 से 65 डिग्री सेल्सियस) है।यह दबाव नापने का यंत्र नलसाजी, हीटिंग, एयर कंडीशनिंग, वायवीय, हाइड्रोलिक, पानी की टंकियों और एयर कंप्रेशर्स के लिए उपयुक्त है।
दबाव नापने का यंत्र एक बर्तन के अंदर गैस या तरल के दबाव को मापने के लिए उपयोग किए जाने वाले उपकरण हैं और अक्सर, किसी दिए गए आवेदन के लिए इष्टतम मात्रा में दबाव सुनिश्चित करने में मदद करते हैं।प्रेशर गेज रोजमर्रा के उपकरणों से लेकर हो सकते हैं, जैसे कि कार या साइकिल के टायर में हवा के दबाव को मापने के लिए, यांत्रिक और औद्योगिक प्रसंस्करण में उपयोग किए जाने वाले अत्यधिक सटीक गेज तक।अक्सर, दबाव गेज दूसरे संदर्भ के सापेक्ष दबाव को मापते हैं।उदाहरण के लिए, गेज दबाव परिवेशी वायु के सापेक्ष दबाव को मापता है।परिवेशी वायु के सापेक्ष एक दबाव नापने का यंत्र मापने का एक उदाहरण टायर दबाव नापने का यंत्र या रक्तचाप नापने का यंत्र है।डिफरेंशियल प्रेशर दो बिंदुओं के बीच दबाव में अंतर है, जैसे कि पाइप लाइन में विभिन्न बिंदुओं के साथ तरल प्रवाह को मापते समय।एक निरपेक्ष दबाव नापने का यंत्र एक वायुमंडलीय या बैरोमीटर का दबाव नापने का यंत्र जैसे एक आदर्श वैक्यूम के सापेक्ष दबाव को मापता है।सभी प्रकार के दबाव गेजों में या तो एक पुरुष या एक महिला माउंट शामिल होता है जो उस पोत से जुड़ने के लिए होता है जहां दबाव मापा जा रहा है, और एक डायल पर परिणाम प्रदर्शित करता है जिसमें किसी दिए गए सीमा में माप की अलग-अलग वृद्धि होती है।
अनुप्रयोग
व्यावहारिक रूप से सभी उद्योग ऑटोमोटिव उद्योग, खाद्य और पेय, विनिर्माण, फार्मास्युटिकल, रसायन, समुद्री, आदि में पिक एंड प्लेस से वैक्यूम का उपयोग करते हैं। सिस्टम के इष्टतम प्रदर्शन और सुरक्षा को सुनिश्चित करने के लिए वैक्यूम गेज महत्वपूर्ण उपकरण हैं।उनका उपयोग पिक-एंड-प्लेस अनुप्रयोगों के लिए किया जा सकता है, कार्यस्थल को प्रदूषकों, परिवहन सामग्री आदि से साफ रखने के लिए।
विशेष लक्षण
विश्वसनीय और लागत प्रभावी
डिजाइन प्रति EN 837-1
नाममात्र आकार 40, 50, 63, 80, 100 और 160
डिज़ाइन |
एन 837-1 |
नाम मात्र का आकार |
50 मिमी |
शुद्धता |
2.5, 1.6 |
दबाव की श्रेणी | -0.6 ~ + 0.6 किग्रा / सेमी 2 वैक्यूम (अनुकूलित) |
दबाव सीमा |
स्थिर: 3/4 x पूर्ण पैमाने का मान |
अनुमेय तापमान |
परिवेश: -20 ... +60 डिग्री सेल्सियस |
तापमान प्रभाव |
जब मापने की प्रणाली का तापमान संदर्भ तापमान (+20 डिग्री सेल्सियस) से विचलित होता है: अधिकतम।±0.4% / 10 अवधि के कश्मीर |
प्रक्रिया कनेक्शन |
पीतल |
दबाव तत्व |
पीतल, सी-प्रकार या पेचदार प्रकार |
गति | पीतल |
डायल | एल्युमिनियम, सफ़ेद, पॉइंटर स्टॉप पिन के साथ काला/लाल अक्षर |
सूचक | अल्युमीनियम |
मामला | काले इस्पात |
खिड़की | प्लास्टिक का ग्लास |
विकल्प |
अन्य प्रक्रिया कनेक्शन |
आयाम
निचला माउंट (रेडियल)
डायल आकार | मिमी . में आयाम | किलो में वजन | |||||
एक | बी | डी | जी | एच | दप | ||
40 | 9.5 | 26 | 39 | जी1/4 | 36 | 14 | 0.08 |
50 | 10 | 27.5 | 49 | जी1/4 | 45 | 14 | 0.10 |
63 | 9.5 | 27.5 | 62 | जी1/4 | 53.5 | 14 | 0.13 |
80 | 11.5 | 30 | 79 | जी 1/2 | 72 | 22 | 0.18 |
100 | 11.5 | 30.5 | 99 | जी 1/2 | 83.5 | 22 | 0.21 |
160 | 15.5 | 42 | 160 | जी 1/2 | 115.5 | 22 | 0.85 |
वापस माउंट (अक्षीय)
डायल आकार | मिमी . में आयाम | किलो में वजन | ||||
बी 1 | बी2 | डी | जी | दप | ||
40 | 26 | 42 | 39 | जी1/8 | 14 | 0.06 |
50 | 29.5 | 47.5 | 49 | जी1/4 | 14 | 0.07 |
63 | 29 | 47 | 62 | जी1/4 | 14 | 0.08 |
80 | 32 | 49 | 79 | जी1/4 | 14 | 0.11 |
100 | 31 | 49 | 99 | जी1/4 | 14 | 0.26 |
आदेश की जानकारी
मॉडल / डायल आकार / दबाव रेंज / प्रक्रिया कनेक्शन / विकल्प
