उत्पाद विवरण:
|
आकार: | 63 मिमी | पर्वत: | लोअर माउंटिंग |
---|---|---|---|
दबाव की श्रेणी: | -1 बार, वैक्यूम | केस सामग्री: | एसएस 304 |
लेंस सामग्री: | कांच | बोर्टन ट्यूब: | एसएस 316L |
गति: | एसएस 304 | डायल: | अल्युमीनियम |
रंग: | मैट मेटैलिक सिल्वर | धागा: | 1/4" पीटी, एनपीटी, जी, एम14*1.5... |
हाई लाइट: | एसएस 316 एल वैक्यूम प्रेशर गेज,63 मिमी एसएस वैक्यूम प्रेशर गेज,1 बार संगीन रिंग प्रेशर गेज |

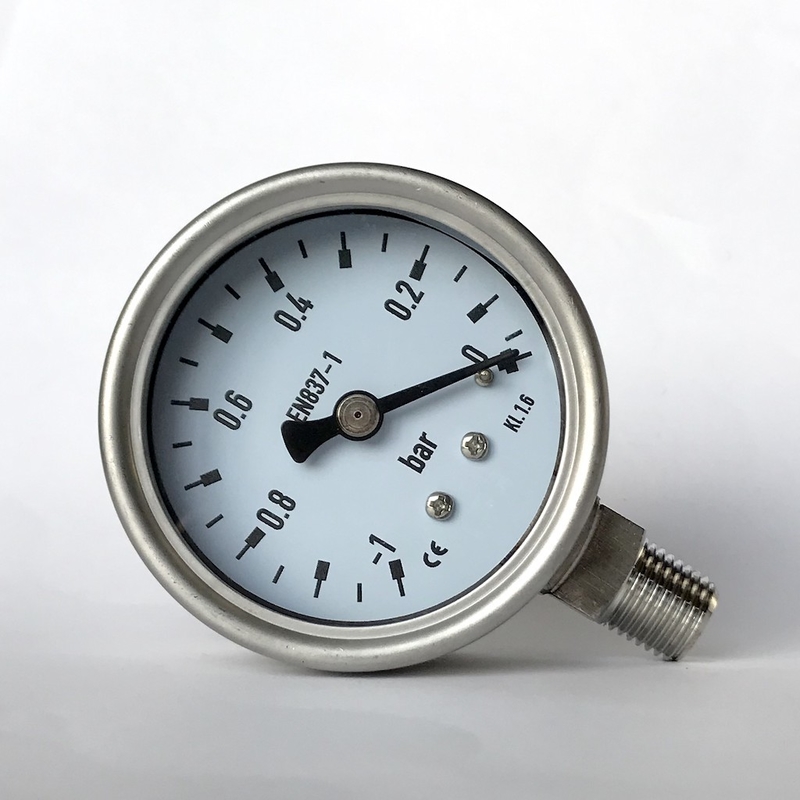

63 मिमी -1 बार लोअर माउंटिंग बायोनेट रिंग एसएस वैक्यूम प्रेशर गेज
विवरण
चूंकि दबाव नापने का यंत्र का संवेदन तत्व सीधे मापा माध्यम के संपर्क में आ सकता है, इस माध्यम की विशेषताओं पर विचार करें।यह संक्षारक हो सकता है, यह विभिन्न तापमानों पर जम सकता है या इसमें ठोस पदार्थ हो सकते हैं जो संवेदन तत्व के अंदर जमा छोड़ देंगे।दबाव तरल पदार्थ के लिए जो सामान्य परिस्थितियों में जमना नहीं होगा या जमा नहीं छोड़ेगा, एक बॉर्डन ट्यूब गेज स्वीकार्य है।अन्यथा एक सीलगेज या डायाफ्राम सील का उपयोग किया जाना चाहिए।उचित संवेदन तत्व सामग्री के चयन में सहायता के लिए एक रासायनिक संगतता चार्ट इस खंड का अनुसरण करता है।
अनुप्रयोग
व्यावहारिक रूप से सभी उद्योग ऑटोमोटिव उद्योग, खाद्य और पेय, विनिर्माण, फार्मास्युटिकल, रसायन, समुद्री, आदि में पिक एंड प्लेस से वैक्यूम का उपयोग करते हैं। सिस्टम के इष्टतम प्रदर्शन और सुरक्षा को सुनिश्चित करने के लिए वैक्यूम गेज महत्वपूर्ण उपकरण हैं।उनका उपयोग पिक-एंड-प्लेस अनुप्रयोगों के लिए किया जा सकता है, कार्यस्थल को प्रदूषकों, परिवहन सामग्री आदि से साफ रखने के लिए।
विशेष लक्षण
विश्वसनीय और लागत प्रभावी
डिजाइन प्रति EN 837-1
नाममात्र आकार 40, 50, 63, 80, 100 और 160
डिज़ाइन |
एन 837-1 |
साधारण साइज़ |
63 मिमी |
शुद्धता |
2.5, 1.6 |
दबाव की श्रेणी | -1 बार वैक्यूम (अनुकूलित) |
दबाव सीमा |
स्थिर: 3/4 x पूर्ण पैमाने का मान |
अनुमेय तापमान |
परिवेश: -20 ... +60 डिग्री सेल्सियस |
तापमान प्रभाव |
जब मापने की प्रणाली का तापमान संदर्भ तापमान (+20 डिग्री सेल्सियस) से विचलित होता है: अधिकतम।±0.4% / 10 अवधि के कश्मीर |
प्रक्रिया कनेक्शन |
एसएस 316 |
दबाव तत्व |
एसएस 316, सी-प्रकार या पेचदार प्रकार |
आंदोलन | एसएस 304 |
डायल | एल्युमिनियम, सफ़ेद, पॉइंटर स्टॉप पिन के साथ काला/लाल अक्षर |
सूचक | अल्युमीनियम |
मामला | स्टेनलेस स्टील |
खिड़की | प्लास्टिक ग्लास |
विकल्प |
अन्य प्रक्रिया कनेक्शन |
आयाम
निचला माउंट (रेडियल)
डायल आकार | मिमी . में आयाम | किलो में वजन | |||||
ए | बी | डी | जी | एच | दप | ||
40 | 9.5 | 26 | 39 | जी1/4 | 36 | 14 | 0.08 |
50 | 10 | 27.5 | 49 | जी1/4 | 45 | 14 | 0.10 |
63 | 9.5 | 27.5 | 62 | जी1/4 | 53.5 | 14 | 0.13 |
80 | 11.5 | 30 | 79 | जी 1/2 | 72 | 22 | 0.18 |
100 | 11.5 | 30.5 | 99 | जी 1/2 | 83.5 | 22 | 0.21 |
160 | 15.5 | 42 | 160 | जी 1/2 | 115.5 | 22 | 0.85 |
वापस माउंट (अक्षीय)
डायल आकार | मिमी . में आयाम | किलो में वजन | ||||
बी 1 | बी2 | डी | जी | दप | ||
40 | 26 | 42 | 39 | जी1/8 | 14 | 0.06 |
50 | 29.5 | 47.5 | 49 | जी1/4 | 14 | 0.07 |
63 | 29 | 47 | 62 | जी1/4 | 14 | 0.08 |
80 | 32 | 49 | 79 | जी1/4 | 14 | 0.11 |
100 | 31 | 49 | 99 | जी1/4 | 14 | 0.26 |
आदेश की जानकारी
मॉडल / डायल आकार / दबाव रेंज / प्रक्रिया कनेक्शन / विकल्प
