उत्पाद विवरण:
|
| आकार: | 100 मिमी | पर्वत: | नीचे की दिशा |
|---|---|---|---|
| दबाव की श्रेणी: | 800 केपीए या अनुकूलित | केस सामग्री: | प्लास्टिक |
| लेंस सामग्री: | एक्रिलिक, स्नैप-इन | बोर्टन ट्यूब: | फॉस्फर ब्रॉन्ज़ |
| गति: | तांबे की मिश्र धातु | डायल: | सफेद पृष्ठभूमि |
| शुद्धता: | 1.6 | डिग्न: | EN837-1 |
| प्रमुखता देना: | 800 kPa प्लास्टिक प्रेशर गेज,100mm ब्लैक स्टील प्लास्टिक प्रेशर गेज,फायर प्रोटेक्शन स्प्रिंकलर मैनोमीटर |
||

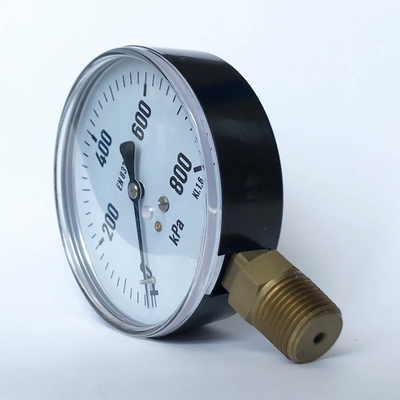

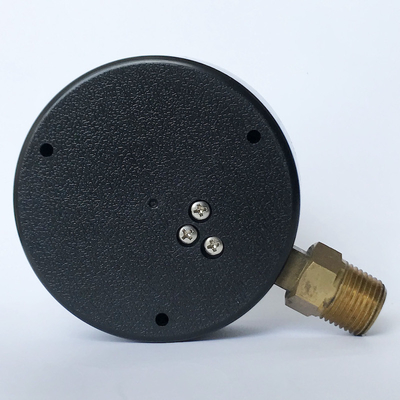

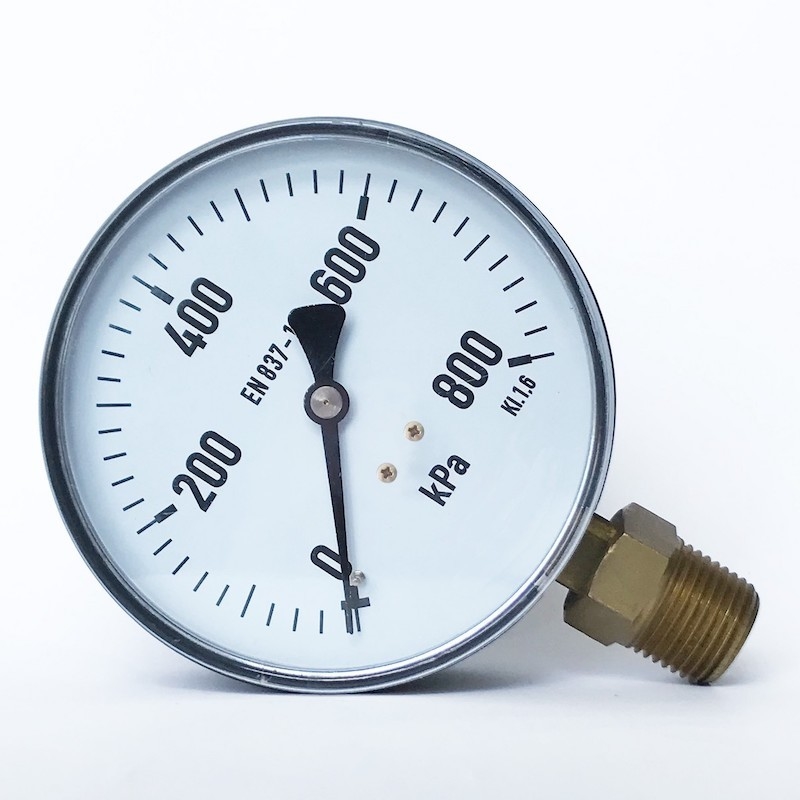

100mm ब्लैक स्टील केस 800 kPa फायर प्रोटेक्शन स्प्रिंकलर मैनोमीटर ब्रास वेटेड पार्ट्स यूटिलिटी प्रेशर गेज
विवरण
M04 स्प्रिंकलर प्रेशर गेज अंडरराइटर्स लेबोरेटरी लिस्टेड है और फैक्ट्री म्यूचुअल फायर प्रोटेक्शन स्प्रिंकलर सर्विस के लिए स्वीकृत है।
अनुप्रयोग
* गैसीय और तरल मीडिया के लिए जो अत्यधिक चिपचिपा या क्रिस्टलीकरण नहीं कर रहे हैं और तांबे के मिश्र धातु भागों पर हमला नहीं करेंगे।
* न्यूमेटिक्स
*हीटिंग और एयर कंडीशनिंग तकनीक
* मेडिकल इंजीनियरिंग
विशेष लक्षण
*विश्वसनीय और लागत प्रभावी
* डिजाइन प्रति EN 837-1
* नाममात्र का आकार 40, 50, 63, 80, 100 और 160
* स्केल 0 ... 400 बार तक होता है
|
डिज़ाइन |
एन 837-1 |
|
नाममात्र आकार |
100 मिमी |
|
शुद्धता |
1.6 |
| दबाव की श्रेणी | 800 केपीए (अनुकूलित) |
|
दबाव परिसीमन |
स्थिर: 3/4 x पूर्ण पैमाने का मान |
|
जायज़ तापमान |
परिवेश: -20 ... +60 डिग्री सेल्सियस |
|
तापमान प्रभाव |
जब मापने की प्रणाली का तापमान संदर्भ तापमान (+20 डिग्री सेल्सियस) से विचलित होता है: अधिकतम।±0.4% / 10 अवधि के कश्मीर |
|
प्रक्रिया संबंध |
पीतल |
|
दबाव तत्त्व |
पीतल, सी-प्रकार या पेचदार प्रकार
बोरडॉन ट्यूब |
| गति | पीतल |
| डायल | एल्युमिनियम, सफ़ेद, पॉइंटर स्टॉप पिन के साथ काला/लाल अक्षर |
| सूचक | अल्युमीनियम |
| मामला | प्लास्टिक |
| खिड़की | प्लास्टिक |
| विकल्प |
अन्य प्रक्रिया कनेक्शन |
आयाम
मॉडल M01.01, निचला माउंट (रेडियल)
| डायल आकार | मिमी . में आयाम | किलो में वजन | |||||
| ए | बी | डी | जी | एच | दप | ||
| 40 | 9.5 | 26 | 39 | जी1/4 | 36 | 14 | 0.08 |
| 50 | 10 | 27.5 | 49 | जी1/4 | 45 | 14 | 0.10 |
| 63 | 9.5 | 27.5 | 62 | जी1/4 | 53.5 | 14 | 0.13 |
| 80 | 11.5 | 30 | 79 | जी 1/2 | 72 | 22 | 0.18 |
| 100 | 11.5 | 30.5 | 99 | जी 1/2 | 83.5 | 22 | 0.21 |
| 160 | 15.5 | 42 | 160 | जी 1/2 | 115.5 | 22 | 0.85 |
मॉडल M01.02, बैक माउंट (अक्षीय)
| डायल आकार | मिमी . में आयाम | किलो में वजन | ||||
| बी 1 | बी2 | डी | जी | दप | ||
| 40 | 26 | 42 | 39 | जी1/8 | 14 | 0.06 |
| 50 | 29.5 | 47.5 | 49 | जी1/4 | 14 | 0.07 |
| 63 | 29 | 47 | 62 | जी1/4 | 14 | 0.08 |
| 80 | 32 | 49 | 79 | जी1/4 | 14 | 0.11 |
| 100 | 31 | 49 | 99 | जी1/4 | 14 | 0.26 |
आदेश की जानकारी
मॉडल / डायल आकार / दबाव रेंज / प्रक्रिया कनेक्शन / विकल्प
